						   該產品廣泛用于城市工業小區、住宅小區、商業中心、礦區和鋼鐵、汽車、石油、化工、水泥等大型企業以及其它場合的配電網,特別適合城市電網改造工程,可大大節省電氣設備和電纜投資,提高供電可靠性。
全國24小時銷售熱線:13263317831



一.高壓電纜分支箱概述:

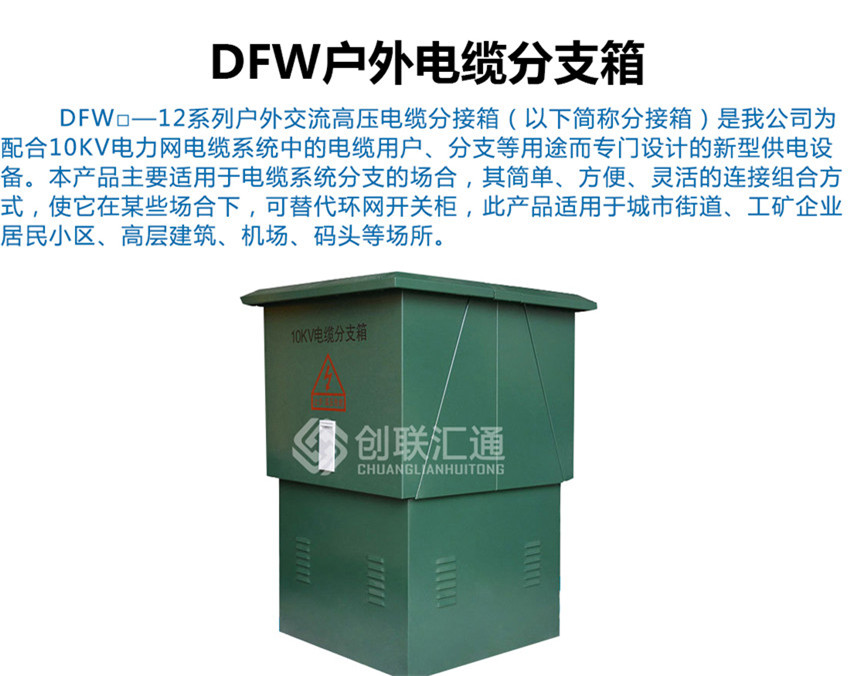

DFW□-12系列電纜分支箱用于交流50Hz、額定電壓12kV、額定電流630A
的電力電纜的分接。本公司專業生產電纜分接箱歐式電纜分接箱、美式電纜 分接箱帶開關電纜分接箱等,因六氟化硫負荷開關、開關柜外殼、電纜分支箱外殼、電纜頭均為本公司獨立生產,質量與成本能得到更好的控制,所以質量更可靠,價格更優惠。
高壓電纜分支箱的構造。

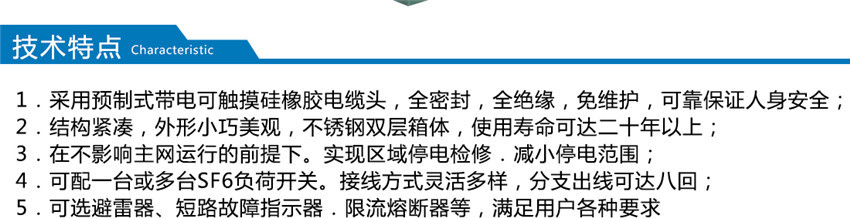

以其優良的性能,規范化的設計,優美的外觀,廣泛應用于電纜配電網系統中的電纜化工程設備,在各大工業園區,居民小區,城市人口密集區,商業中心以及高層建筑等各種場所得到普遍認同。它以單向開門、橫向多通母排為主要特點,具有寬度小、組合靈活、全絕緣、全密封等顯著優點。按照額定電流一般可以分為600A主回路和200A支回路兩種。600A主回路采用旋入式螺栓固定連接;200A分支回路采用拔插式連接,且可以帶負荷拔插。

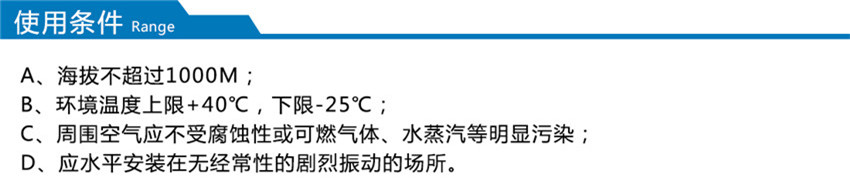

	■ 適應環境
	·環境溫度:zui高氣溫:+40℃,zui低氣溫-30℃
	·風速:相當34m/s(不大于700Pa)
	·濕度:日相對濕度平均值不大于95% 月相對濕度平均值不大于95%
	·防震:水平加速度不大于0.4m/s2,垂直加速度不大于0.15m/s2
	·安裝地點傾斜度:不大于3°
	·安裝環境:周圍空氣應不受腐蝕性、可燃性氣體、水蒸氣等明顯污染,
安裝地點無劇烈震動
| 序號 | 項目名稱 | 單位 | 技術參數 |
| 1 | 額定電壓 | KV | 12 |
| 2 | 額定電流 | A | 630 |
| 3 | 額定短時耐受電流 | KA | 20/3 |
| 4 | 額定峰值耐受電流 | KA | 50 |
| 5 | 直流耐壓(15min) | KV | 52 |
| 6 | 5min工頻耐壓 | KV | 45 |
| 7 | 雷電沖擊耐壓 | KV | 105 |
| 8 | 局部放電 | PC/KV | ≤10/15 |
| 9 | 回路電阻 | μΩ | ≤4 |
| 10 | 防護等級 |
 | IP33 |
| 11 | 使用環境溫度 | ℃ | -50~+60 |
| 12 | 適用電纜截面 | mm2 |
					25~400 |
