產品描述

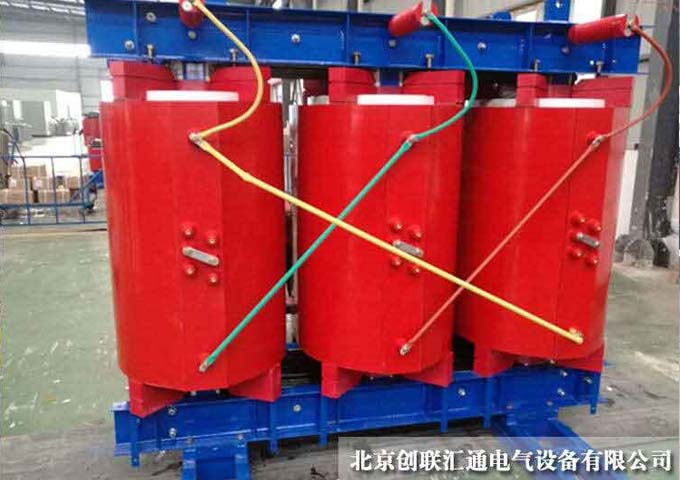

　　SC(B)10系列35KV環氧樹脂干式變壓器是新一代節能產品。該系列配電變壓器產品可用于變壓器電壓從35KV電網直接變?yōu)?00V配電的特殊場合，可減少10KV輸變電環路。運營和維護成本顯著降低。 35KV級無勵磁調壓配電變壓器產品已通過家鑒定，并成為高新技術產品。該產品具有損耗低，阻燃性好，短路能力強，體積小，噪音低，抗雷擊能力強，溫度分布均勻等優點，且環氧干式變壓器不使用變壓器油，它不會產生油。污染，無爆炸危險。該產品可廣泛用作配電變壓器，用于電力系統城域網的改造。它還可用于高層建筑，機場，車站，港口和地鐵對消防和環境保護有嚴格和特殊要求的各種場合。

　　產品結構：

　　35KV環氧干式變壓器主要由變壓器鐵心，變壓器繞組，變壓器絕緣，變壓器引線，變壓器冷卻裝置和溫度測量裝置組成。配電變壓器線圈纏繞在高精度繞線機上。低壓繞組采用箔式繞組結構。大容量變壓器具有通風空氣通道。卷繞完成后，進行真空干燥。鑄造硫化過程嚴格按照工藝要求進行。線圈中沒有氣泡或孔，變壓器產品實現了高質量的操作。

　　鐵心：

　　該系列配電變壓器鐵芯采用優質高磁導向晶粒取向冷軋硅鋼片制造，采用先進的硅鋼片剪切線，45°全傾斜連接步進層壓，核心柱采用F級無緯。先進的技術，如捆扎和鐵軛，無需沖孔板固定新結構，鐵芯表面采用環氧樹脂封裝，減少了漏磁的影響，有效改善了磁路分布，減少了磁芯噪音和空載損失。而空載電流使配電變壓器產品的外觀質量大大提高。

scb10-1000kva/35kv的變壓器尺寸：

更多詳情了解咨詢北京創聯匯通，郵箱： wang001_bjclht@163.com
