干式變壓器的規格和參數

分享到:
文章來源:北京創聯匯通電氣 ????? 發布時間: 2023-10-11 11:02:56
導讀:干式變壓器是指鐵芯和繞組不浸漬在絕緣油中的變壓器。干式變壓器冷卻方式有自然空氣冷卻(AN)與強迫空氣冷卻(PF)兩種。干式變壓器結構類型有固定絕緣包封(SCB型)和不包封繞組結構兩種。從高低壓繞組的相對位置看有同心與交迭式兩種。同心式結構簡單,制造方便,大部分干式變壓器采用這種結構。交迭式主要用于特種變壓器

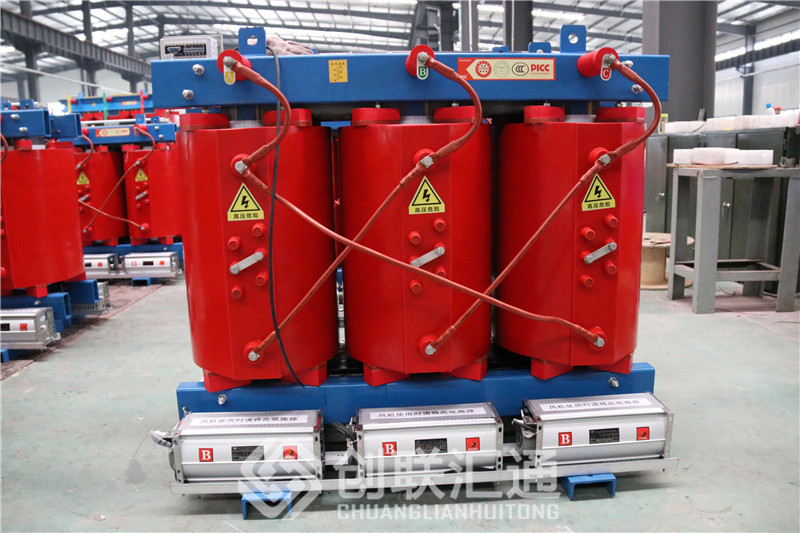

干式變壓器是指鐵芯和繞組不浸漬在絕緣油中的變壓器。干式變壓器冷卻方式有自然空氣冷卻(AN)與強迫空氣冷卻(PF)兩種。干式變壓器結構類型有固定絕緣包封(SCB型)和不包封繞組結構兩種。從高低壓繞組的相對位置看有同心與交迭式兩種。同心式結構簡單,制造方便,大部分干式變壓器采用這種結構。交迭式主要用于特種變壓器制造。


 干式變壓器規格

以SCB-11—1250KVA/10KV/0.4KV干式變壓器為例,來解釋干式變壓器型號的意義:在上面型號規格中,S表示三相電力變壓器,C表示變壓器繞組為樹脂澆成型固體,在C字母位置上G表示繞組外絕緣介質為空氣,B為泊式繞組,在B的位置上R表示纏繞式繞組,11是系列號,1250KVA為變壓器額定容量,10KV為變壓器一次側額定電壓,0.4KV為變壓器二次側額定電壓。

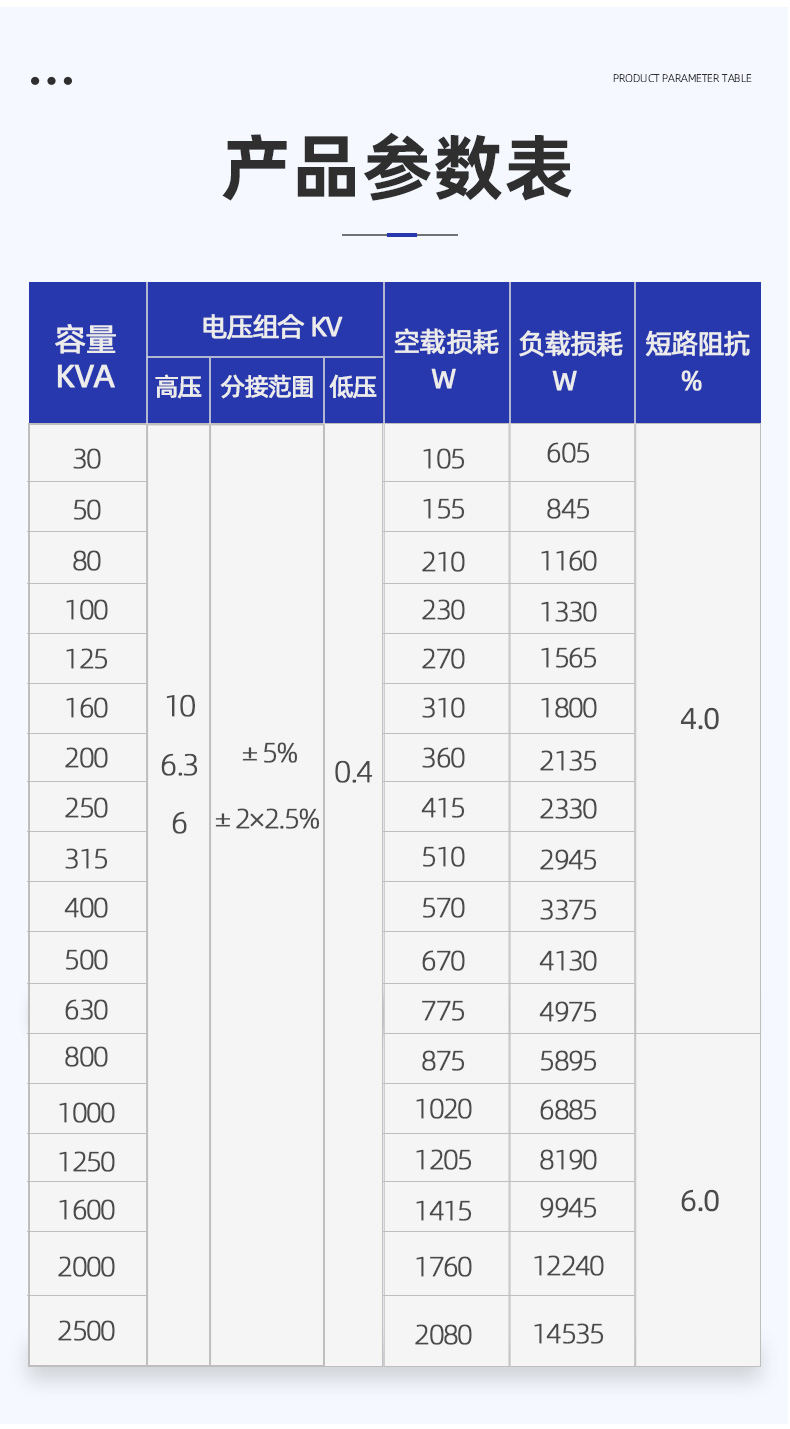

干式變壓器技術參數

①頻率50Hz

②空載電流,要求少于4%

③低壓耐壓強度:2KV/min無擊穿

④絕緣電阻低壓側不少于2MΩ

⑤繞組連接方式:/Y/yn0,與D/yn0

⑥線圈允許溫升100K

⑦散熱方式:自然風冷或溫控風冷

⑧噪聲系數小于30dB



干式變壓器運行對環境要求如下:

①環境溫度-10--45°

②空氣相對濕度:日平均不大于95%,月平均不大于90%

③海撥高度1600米以下(在額定容量下)
